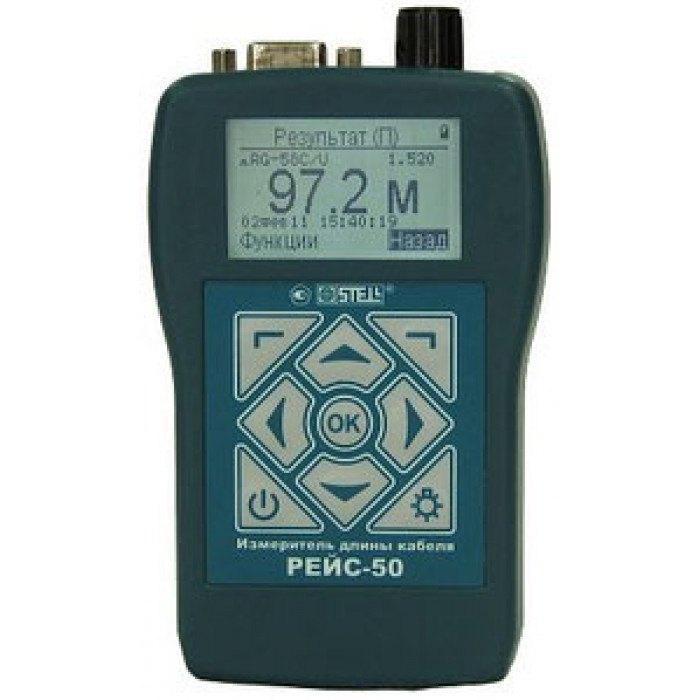

СТЭЛЛ РЕЙС-50 - измеритель длины кабеля

Основные возможности СТЭЛЛ РЕЙС-50

TDR - метод
При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света. Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора).
По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме). По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).

TDR - метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п.

При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля. Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника). Для отыскания повреждений в кабелях кроме автоматического режима измерения длины TDR - методом реализован экспертный (ручной) режим рефлектометра. В ручном режиме прибор РЕЙС-50 работает как обычный цифровой рефлектометр
DC - метод
При использовании DC - метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника). Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией). При измерении длины кабеля DC - методом прибор лучше подключать сразу к обоим концам жилы кабеля.
Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля. В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.
При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.
Таким образом, при DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца.

Технические характеристики СТЭЛЛ РЕЙС-50

• Максимальная длина измеряемых кабелейдо 10000 м (при DC - методе); до 8000 м (при TDR - методе), при условии что перекрываемое затухание в кабеле не превышает 40 дБ

• Разрешение по длине не хуже 4 см

• Инструментальная погрешность измерения длины DC TDR

• TDR - метод (при точной установке коэффициента укорочения): 1% + 1 м - в автоматическом режиме 0,2% - в ручном режиме

• DC - метод (при точной установке исходных величин): 0,1% + 1 МЗР

• Пределы устанавливаемых или измеряемых коэффициентов укорочения (при TDR - методе) 1,000...7,000

• Диапазон измеряемых сопротивлений (при DC - методе) 0 … 10000 Ом

• Разрешающая способность измерения сопротивлений (при DC - методе 0,1 мОм

• Измерительный ток (при DC - методе)до 95 мА

• Погрешность измерения сопротивления (при DC - методе)    0,1% + 1 МЗР

• Учет температуры жил (при DC - методе)    имеется датчик температуры

• Сечение жил измеряемых кабелей или проводов (при DC - методе) 0,001 … 500 кв. мм

• Диапазон погонных сопротивлений (при DC - методе)0,036 … 17900 Ом/км

• Отображение информации LCD дисплей с разрешением 128х64, с подсветкойПитание    4 аккумулятора ААА (или 4 батареи ААА)
• Мощность потребления 0,3 Вт
• Диапазон рабочих температур -10 .... +50 º

• Габаритные размеры 125х80х35 мм

• Вес 0,25 кг

Комплект поставки

1. Измеритель длины кабеля РЕЙС-50 – 1 шт.

2. Аккумуляторы размера ААА – 4 шт.

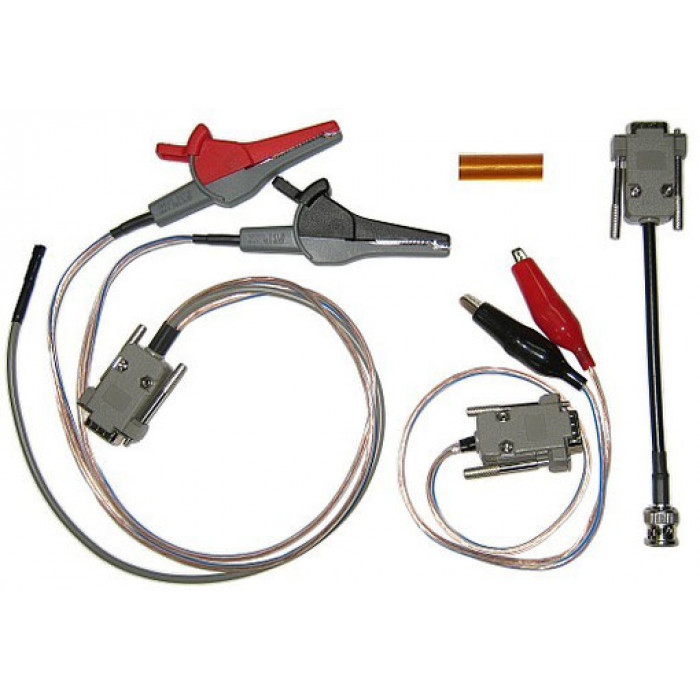

3. Кабель присоединительный с датчиком температуры (для DC-метода) – 1 шт.

4. Кабель присоединительный (для TDR-метода) – 1 шт.

5. Кабель калибровки – 1 шт.

6. Руководство по эксплуатации – 1 шт.

7. Сумка для переноски – 1 шт.

8. Блок зарядки от сети 220В с выходным мини-USB разъемом – 1 шт.
