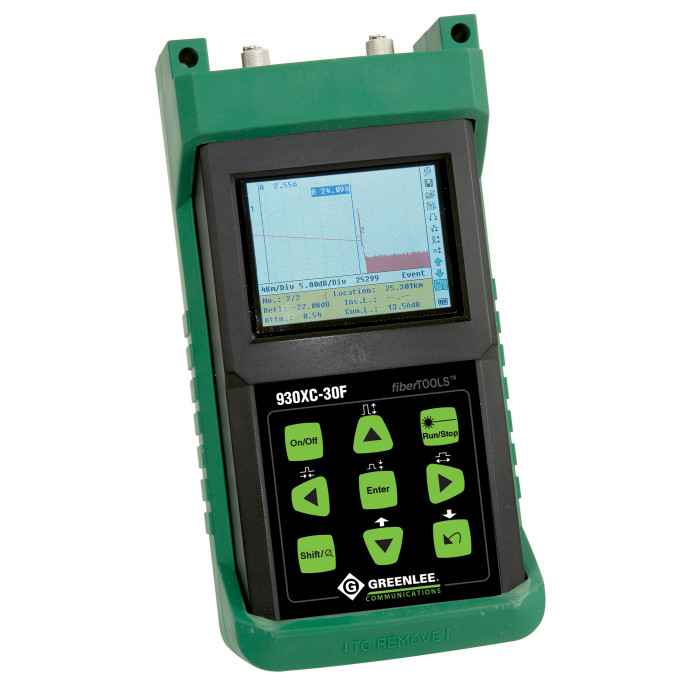

GT-930XC-30F-UPC-FC Greenlee 930XC-30F - оптический рефлектометр PON (1310/1550/1625нм)

Greenlee 930XC-30F - оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/FC

Анализатор оптических линий и пассивных оптических сетей (PON). Он совмещает в себе функции оптического рефлектометра, тестера и визуализатора повреждений. Это позволяет дать полную всестороннюю оценку качества линии в процессе ее инсталляции и эксплуатации. Greenlee 930XC-30F-UPC-FC имеет три рабочих длины волны: 1310нм, 1550нм, 1625нм, причем длины волн 1310 и 1550нм используются для паспортизации оптических сетей и диагностики неактивных PON. Для проведения измерений на длине волны 1625 нм в рефлектометре предусмотрен отдельный порт с фильтром, что позволяет диагностировать работающую линию, не оказывая на нее влияния.

Greenlee 930XC-30F одинаково удобен для «быстрых» измерений на объекте и детального исследования рефлектограмм в офисе. Greenlee 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды. Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Greenlee 930XC-30F на протяжении полного рабочего дня. Для детального анализа рефлектограммы в условиях офиса, используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее, а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др. Основные фукции и собенности Приемка оптического кабеля (измерение погонного затухания оптического кабеля)

Паспортизация ВОЛС

Измерение вносимых потерь на:

• Неразъемных (сварных) соединениях
• Разъемных (коннекторных) соединениях
• Сплиттерах
• Линейных участках ВОЛС
• Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
• Анализ отражений на разъемах


Диагностика и локализация повреждений, в том числе на активных PON:

• Некачественное сварное соединение
• Некачественный или грязный коннектор
• Недопустимый радиус изгиба оптического волокна в сплайс-кассете
• Обрыв кабеля
• Трещина в оптическом волокне

Идентификация оптических волокон (красный свет)

Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет).

Генерация отчета об измерениях
